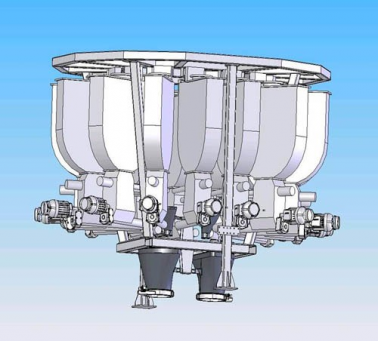

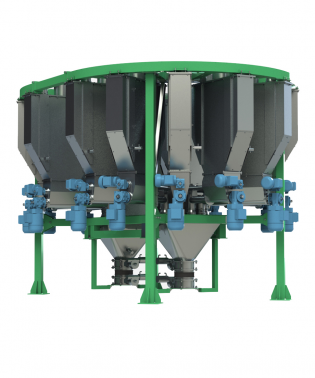

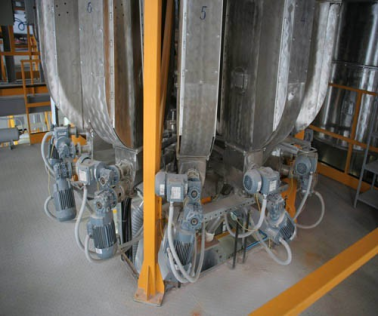

Комплексы дозирования «мини-микро» компонентов
Описание
Достоинства
- Блочная конструкция, 100%-я заводская готовность
- Дозирование микродоз, минимальная доза* – 50 г
- Применим для компонентов склонных к слеживанию и сводообразованию
- Компоновка весовых бункеров позволяет дозировать один и тот же компонент в значениях от 0,05 до 20кг
Описание работы
Комплекс является функционально законченным изделием под управлением промышленного контроллера. Подсистема динамической стабилизации потока и подсистема оптимизации скорости истечения в зависимости от свойств компонента, обеспечивают высокую точность дозирования во всем диапазоне. Программное обеспечение позволяет создавать и корректировать базу рецептов, вести учет расхода сырья и выработки готовой продукции.
Интеграция комплекса в АСУ ТП верхнего уровня осуществляется по интерфейсу RS 485, протокол обмена Modbus RTU.
Технические характеристики
|
Число надвесовых бункеров |
17 |
|
|
Объем надвесового бункера, л |
110 |
|
|
Весовые бункера с НПД=2кг |
Число весовых бункеров |
2 |
| Дискретность отчета, d, г | 1 | |
| Минимальная доза, кг | 0.05 | |
| Погрешность дозирования, г | ±3 | |
| Весовые бункера с НПД=20кг | Число весовых бункеров | 3 |
| Дискретность отчета, d, г | ±15 | |
| Минимальная доза, кг | 0.1 | |
| Погрешность дозирования, г | 10 | |
|
Объемный вес компонентов, т/м³ |
0.25... 1.77 |
|
|
Производительность, не менее, циклов/час |
15 |
|
|
Электропитание. |
380 VAC |
|
|
Потребляемая мощность, кВт |
1 |
|
|
Диапазон рабочих температур, °С |
+5... +40 |
|
|
Исполнение |
нержавеющая или конструкционная сталь |
|
| Габаритные размеры (LхВхН), не более, м | 3.49 х 2.48 х 2.28 | |
* Минимальная доза – величина дозы, которую можно устойчиво дозировать с погрешностью, не превышающей ± 3 дискреты соответствующего весового бункера.
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
- Расходные бункера объемом 0,11 м3 на раме.
- Весовые бункера на раме;
- Шнековые питатели;
- Шкаф комбинированный;
- Шкаф пневматики;
- Свидетельство о первичной поверке органами ГМС РФ
