Система дорожная весового и габаритного контроля

Система дорожная весового и габаритного контроля «СВК»

Система дорожная весового и габаритного контроля «СВК» предназначена для автоматического выявления и фиксации транспортных средств (ТС), осуществляющих движение по автомобильным дорогам общего пользования с нарушениями Правил перевозки грузов* в части допустимых осевых нагрузок, полной массы и габаритных размеров.

Патенты на полезную модель 194374, 125697, 140884, 165464, 104708, 184558

* – утверждены Постановлением Правительства РФ от 15.04.2011 №272



Описание

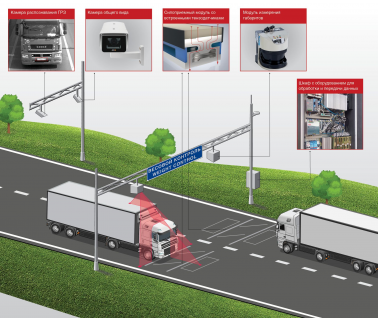

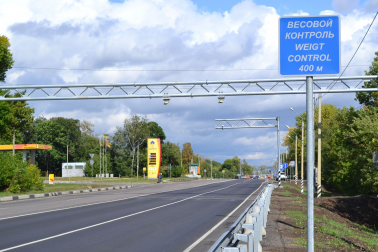

Система устанавливается на линейных участках автомобильных дорог общего пользования и представляет собой комплекс измерительных и технических средств: силоприемных модулей (СМ), индикаторов обнаружения ТС, модуля измерения габаритных размеров, модуля позиционирования и определения числа колес (скатов) оси движущегося ТС, модуля фотофиксации и распознавания государственных регистрационных знаков ТС, шкафа с электронной частью, устройства передачи данных и специального программного обеспечения.

«СВК» функционирует в круглосуточном и круглогодичном режиме. Принцип работы «СВК» позволяет осуществлять контроль транспортного потока на всей ширине проезжей части без снижения скорости движения транспортных средств.

Система обеспечивает автоматическое измерение осевых нагрузок движущихся транспортных средств, вычисление их полной массы, габаритных размеров (длины, ширины, высоты), межосевых расстояний, подсчет числа колес (скатов), определение класса ТС, распознавание государственных регистрационных знаков, а также фотофиксацию ТС.

Достоинства

  • Осуществляет контроль полной массы, осевых нагрузок и габаритных размеров транспортных средств на скорости до 140 км/ч
  • Работает полностью в автоматическом режиме
  • Готова к интеграции в информационные системы Центра автоматической фиксации административных правонарушений (ЦАФАП ГИБДД)
  • Высокая надежность, подтвержденная широким опытом эксплуатации
  • Система не имеет аналогов Российского производства
  • Не требуется выделение специальной полосы движения для собственного размещения

Технические характеристики

Параметр Значение
Диапазон измерений полной массы и нагрузки от группы осей ТС, т (N – колличество осей ТС) 1,5 × N…20 × N
Наибольший предел измерения осевых нагрузок ТС, т 20
Наименьший предел измерения осевых нагрузок ТС, т 1,5
Пределы допускаемой относительной погрешности при измерении полной массы ТС, % ± 5
Пределы допускаемой относительной погрешности измерений осевой нагрузки ТС, % ± 10
Диапазон измерений межосевых расстояний ТС, м 0,5…32
Пределы допускаемой абсолютной погрешности измерений межосевого расстояния ТС, м ± 0,03
Диапазон измерений габаритных размеров, м
- длины

1…30

- ширины

1…5

- высоты

1…5

Пределы допускаемой абсолютной погрешности измерений габаритных размеров ТС, м
- длины ± 0,6
- ширины ± 0,1
- высоты ± 0,06
Диапазон скоростей при измерении осевых нагрузок, нагрузок от группы осей и полной массы ТС, км/ч 1…140

Диапазон рабочих температур, °С

-40…+50

Средний срок службы, не менее, лет

5



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация (комплект оборудования на одну полосу движения)

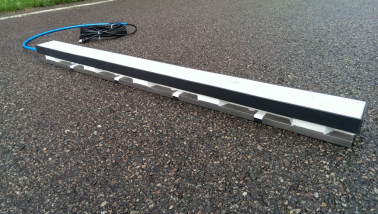

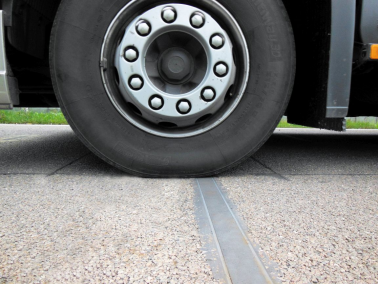

  • силоприемные модули 4 шт.;
  • датчики обнаружения ТС;
  • модуль позиционирования ТС и определения числа скатов;
  • модуль измерения габаритных параметров ТС;
  • система распознавания государственных регистрационных знаков ТС;
  • система фотофиксации ТС;
  • защищенный шкаф для электронного оборудования системы;
  • камера видеонаблюдения за местом установки комплекса

Возможности ПО

  • Экспорт результатов измерений в информационную систему заказчика (н.п. передача зафиксированных нарушений в ЦАФАП ГИБДД);
  • Отображение результатов измерений в реальном времени:
    • общее фото ТС;
    • распознанный государственный регистрационный знак;
    • осевые нагрузки;
    • полная масса;
    • межосевые расстояния;
    • габаритные параметры (длина, ширина, высота);
    • количество скатов на каждой оси;
    • класc ТС;
    • скорость движения;
    • дата и время проезда;
  • Хранение базы данных по всем ТС, прошедшим через СВК;
  • Широкие возможности для составления отчетов;
  • Диагностика состояния системы
