Тензодатчики специального назначения

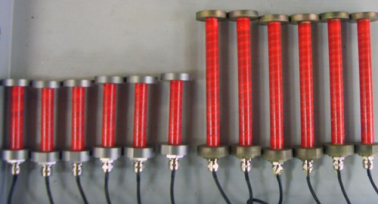

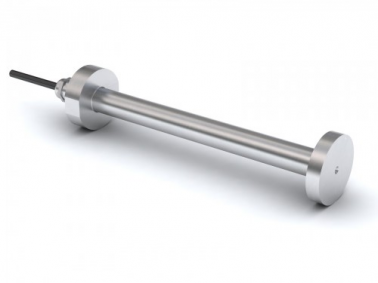

Тензорезисторный закладной датчик для бетона ТЗБ

Описание

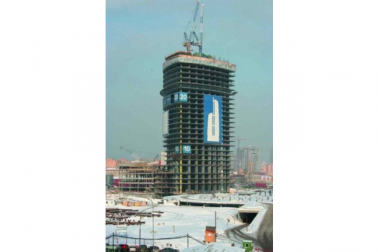

Измерение деформаций и определение напряжений в толще эксплуатируемых или испытываемых бетонных и железобетонных конструкций (фундаментные плиты, колонны, балки и плиты перекрытий).



Перед заливкой опалубки бетоном тензометры закрепляются проволокой между арматурными стержнями в зонах, интересующих строителей. Ориентация тензометров по трем осям координат позволяет определить напряжения и деформации растяжения-сжатия в горизонтальном и вертикальном направлениях.



Закладные тензометры могут быть использованы для контроля горных выработок

Жесткость тензометра можно согласовать с жесткостью окружающего его бетона или породы. В этом случае тензометр не влияет на напряженно-деформированное состояние контролируемого объекта, что существенно повышает достоверность измерений, особенно в тонких сечениях.



Сигнал тензометра выводится на поверхность контролируемого объекта по кабелю, который заканчивается разъемом в защищенной коробке. Измерение сигнала обычно осуществляется обходчиком с помощью подключаемого к разъему малогабаритного переносного прибора. В случае большого числа одновременно работающих тензометров сигналы можно передать в центральную диспетчерскую, по кабелям, или с применением радиоканала.

Варианты применения

1. Число заложенных тензометров - не более 10. Возможен доступ к соединительной коробке.

В этом случае к каждой коробке подходят кабели от группы, состоящей из нескольких датчиков. Обходчик подключает переносной вторичный прибор к разъему опрашиваемой соединительной коробки и записывает показания каждого датчика в группе.



2. Число заложенных тензометров - более 10. Доступ к соединительной коробке невозможен.

Этот вариант используется при необходимости обеспечить возможность непрерывного контроля напряжений без участия оператора (мониторинг состояния строительных конструкций).

В этом случае в комплект весоизмерительного оборудования входит кабельная линия связи, связывающая места выхода кабелей датчиков на поверхность с помещением диспетчерской.

Возможно применение радиоканала. Для обработки сигналов и представления информации используется специализированное программное обеспечение.

Технические характеристики

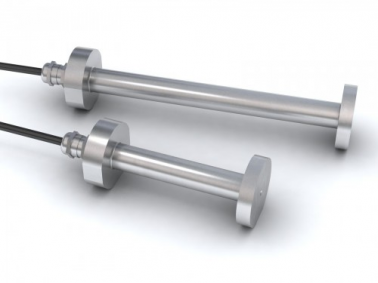

Длина датчика, мм от 70 до 200*
Диапазон измеряемых деформации ±5*10-3**
Чувствительность по напряжению в бетоне, расчетная, (мВ/В)/(кгс/см)2 0,024***
Погрешность, % от номинальной деформации, 2-3%
Рабочий диапазон температур, град С, от минус 30 до плюс 50
Напряжение питания, В, не более 12
Защищенность от воздействия внешней среды, IP67 (герметическое)
Длина кабеля от тензометра до поверхности железобетона, м, не более 18
Гарантийный срок, лет 2

* - Длина датчика выбирается исходя из класса, марки бетона и заданного Заказчиком значения допускаемых напряжений.

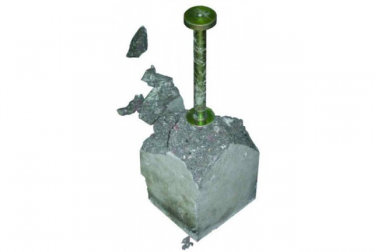

** - Тензометр сохраняет работоспособность при начавшемся разрушении бетона и возникновении трещин.

*** - Значение чувствительности получают при нагружении и паспортизации тензометров на эталонных силовоспроизводящих машинах ЗАО «ВИК «Тензо-М». Для более точного определения чувствительности в конкретной марке бетона рекомендуется отобрать 1-2 экземпляра из партии тензометров, изготовленной одним технологическим запуском. Эти тензометры размещают в образцах-свидетелях размером 150х150х600, выполненных из применяемого бетона. Затем определяют чувствительность тензометров по результатам нагружения образцов-свидетелей на гидравлическом прессе.



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Датчик
  • Кабель
