Тензодатчики сжатия с крестообразным расположением балок

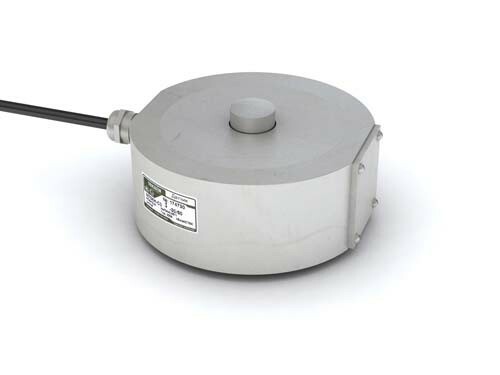

Тензорезисторный датчик МК2

Описание

Тензодатчики сжатия с упругим элементом с крестообразным расположением балок изгиба. Используются для взвешивания баков и емкостей. Могут работать в отапливаемых и неотапливаемых помещениях, имеют хорошую точность измерений.

В настоящее время вместо тензодатчиков  МК2 выпускаются тензодатчики М50, не уступающие по точности и превосходящие по надежности, а тензодатчики МК2 изготавливаются для поддержания ремонтного фонда.



Области применения

Взвешивание емкостей и баков.

Особенности

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация термо- и тензочувствительной схемы производится мембранами из конструкционной стали
  • Мембрана прикреплена к упругому элементу с помощью эпоксидного клея
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Многоступенчатая система контроля качества тензодатчика
  • Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
  • Гарантийный срок 12 мес.

Соответствие стандартам

ГОСТ Р 8.726-2010, МОЗМ Р60  (В качестве основных метрологических характеристик).
Датчики сило- и весоизмерительные серии МК2 внесены в Госреестр средств измерений РФ под № 55199-13.
Датчики весоизмерительные серии МК2 сертифицированы на соответствие требованиям Технического регламента Таможенного союза TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ТС RU C-RU.ГБ05.В.00238.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ)
кг
500;1000; 2000
Класс точности по ГОСТ Р 8.726-2010

С1
C3
Число поверочных интервалов

1000
3000
Минимальный поверочный интервал

НПИ/5000
НПИ/10000
Рабочий коэффициент передачи (РКП)
мВ/В
2 ± 0,010
2 ± 0,002
Начальный коэффициент передачи (НКП)
% от РКП
< 3
< 3
Комбинированная погрешность
% от РКП
≤ ± 0,040
≤ ± 0,020
Ползучесть (30 мин.)
% от РКП
≤ ± 0,049
≤ ± 0,025
Изменение НКП от температуры
% от РКП/°С
≤ ± 0,0028
≤ ± 0,0014
Изменение РКП от температуры
% от РКП/°С
≤ ± 0,0022
≤ ± 0,0011
Наибольшее напряжение питания постоянного тока
В
12
Сопротивление входное
Ом
750 ± 15
Сопротивление выходное
Ом
700 ± 1,5
Сопротивление изоляции
ГОм
≥ 5
Диапазон термокомпенсации
°С
-10... +40
Рабочий диапазон температур
°С
-30... +50
Диапазон температур хранения
°С
-40... +50
Степень защиты по ГОСТ 14254

IP 67
Допустимая перегрузка в течение не более 1 часа
% от НПИ
25
Разрушающая нагрузка
% от НПИ
300
Материал датчика

Легированная сталь
Масса датчика
кг
3,7
Длина кабеля
м
3,0



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
  • Длина кабеля: 3 метра
  • Четырехпроводная схема подключения
  • Экран кабеля не соединен с корпусом тензодатчика
  • Взрывобезопасное исполнение соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X

Опции

  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100 метров
  • Шестипроводная схема подключения
  • Напряжение питания от 2В до 36В
  • Выходное сопротивление 410±1Ом
  • Свидетельство о поверке
  • Металлорукав

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный



Дополнительные материалы

  • Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком MK2 (файл .pdf)
  • Перечень тензодатчиков отечественного производства, которые могут быть заменены датчиком MK2 (файл .pdf)
